小编语:近日,德国海瑞克与荷兰输电系统运营商TenneT合作,利用海瑞克研发的电缆铺管系统(E-Power Pipe)技术,在2m的覆土下成功施工了一条全长2km的电缆隧道,一起来看看吧!
工法简介
E-Power Pipe是海瑞克开发出的一种新工法,用于在浅覆土下快速施工微型隧道,代替传统明挖方案,为微型隧道建设提供了一种替代方案。
该技术结合了水平定向钻(HDD)与小型隧道掘进设备(AVN)的特点,采用了新型AVN掘进机作为核心,直径505mm,施工时可以完全采用远程控制,配备了喷射泥浆泵及内置集成液压装置、以及改进的控制和导向系统,可以在最低1.5m的埋深下单次掘进超过1km,并在管路、公路、铁路或小型水域下方快速安全地通过。
施工步骤

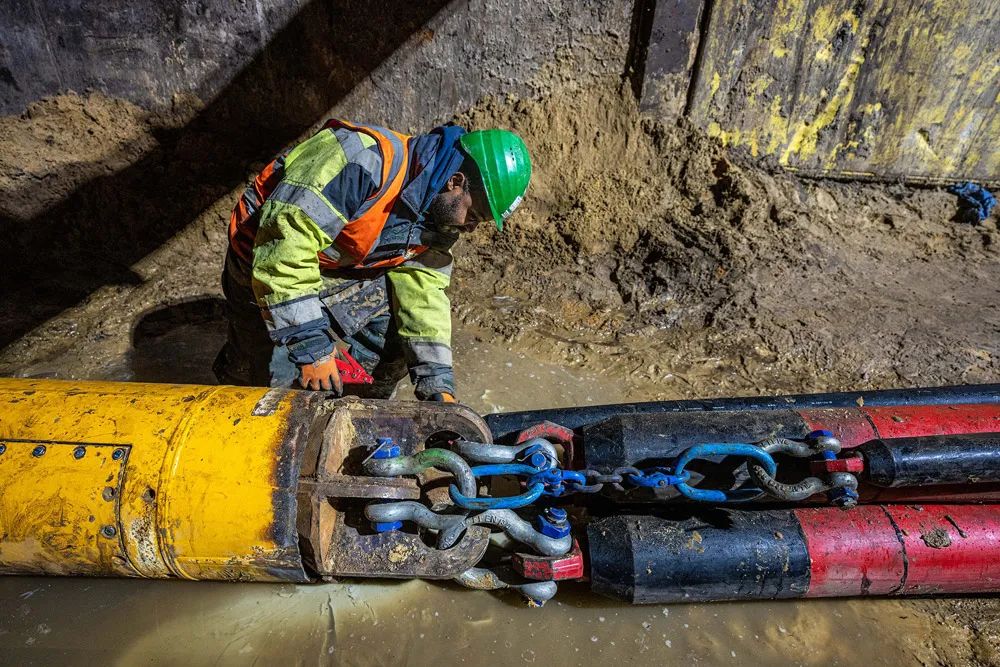

■ 在起始点安装一副顶进架,在进给力的作用下,将顶管与 隧道掘进机沿指定路线向目标点推进。钻孔始终由设备和顶管牢固支撑。在抵达目的地贯通后,机器与顶管分离。随后,将预制电缆保护管连接到仍位于钻孔中的顶管上,并通过顶进架将其送入竖井。
■ 保护管安装结束后,E-POWER PIPE的任务即告完成。第二阶段,由专业公司完成地下电缆的最后穿线施工。

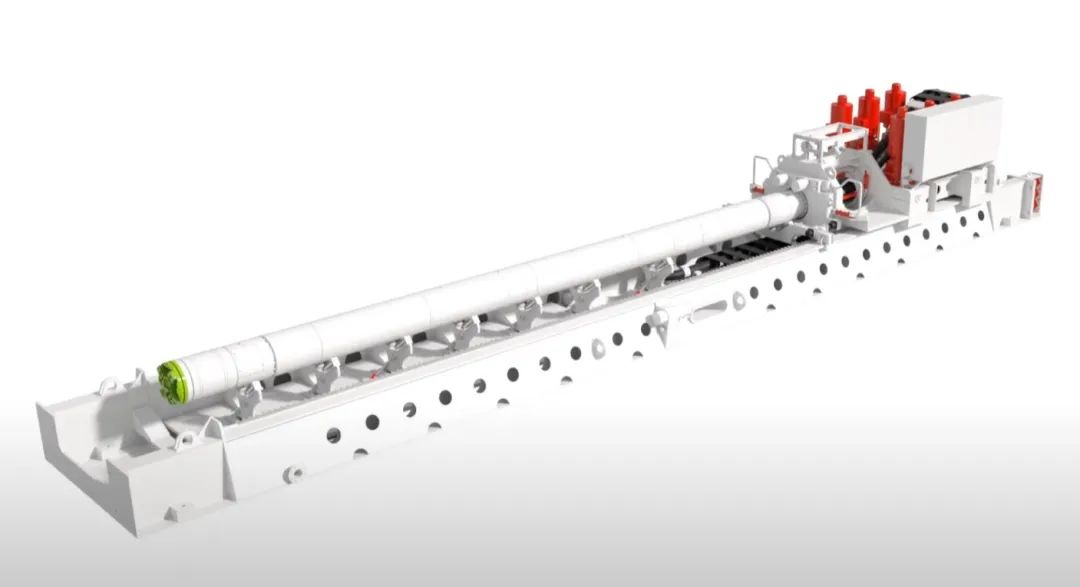

■ 海瑞克研发了一种适用于具备10m行程、350t推力的顶管的顶进架。通过将其在竖井中旋转180°,其还能够帮助解决电缆保护管的回退问题。
点击视频链接,了解施工原理:荷兰Tilburg Noord-Bests隧道
工程应用

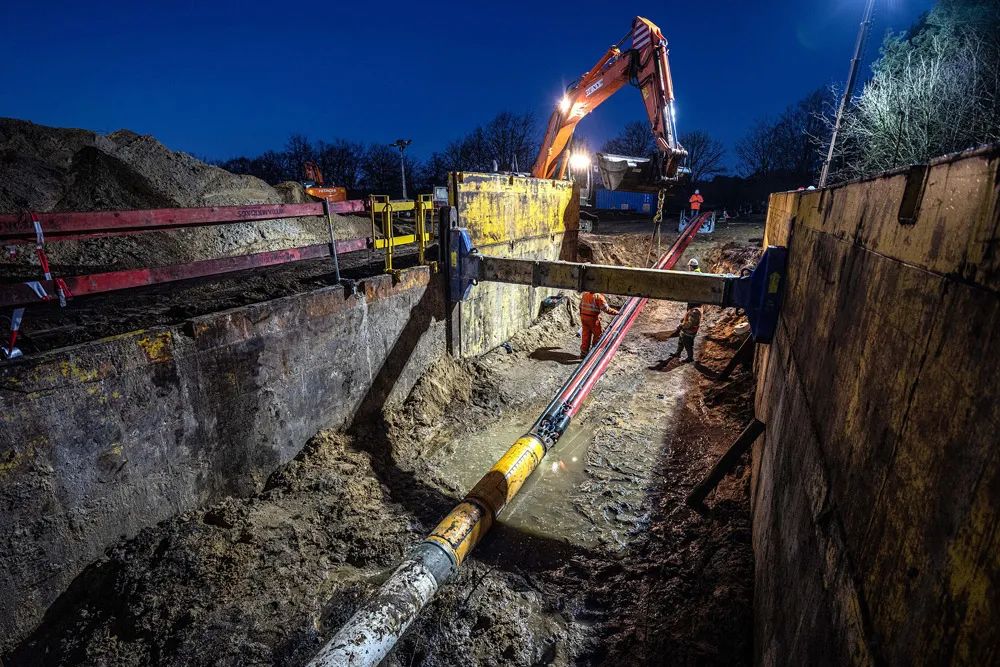

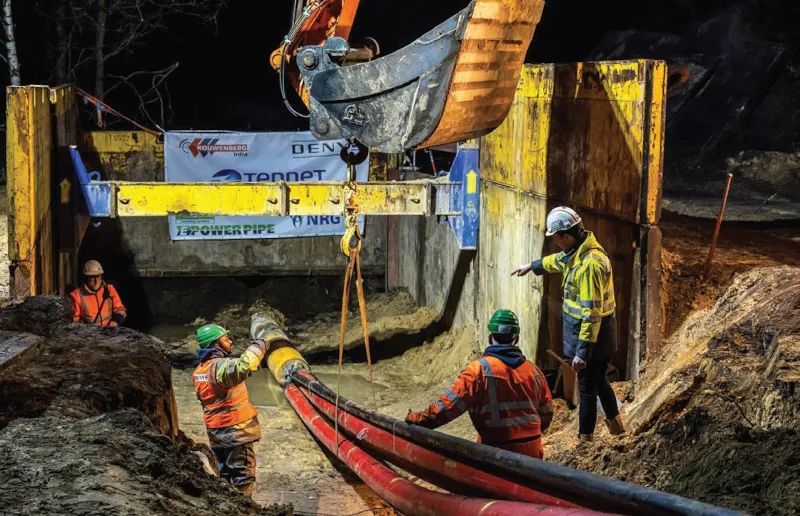

2月,在荷兰位于Tilburg Noord-Best沿线附近的Oirschot的一条埋深2m,长2km的电缆隧道便使用了E-Power-Pipe技术成功掘进,创下了当地的纪录。
这条隧道将把150kV原本位于地面的线缆移至地下,而传统的电缆隧道埋深一般在5m-至25m之间,本次采用的这一技术使得未来线缆的维修更加便捷,维护成本更低,同时隧道施工时对周围环境的影响也更小。
点击视频链接,观看:E-Power Pipe工法
长期以来,TenneT一直在与各个机构合作,研究各种微型隧道的长距离掘进技术。据悉,在完成此次2000m的隧道掘进后,据悉,后续TenneT还将试验长5000m的隧道掘进。
结语:据悉,德国与荷兰将在未来10年内铺设超过3000km的地下电缆,让我们期待更多新技术的涌现吧!
本文整理自Tunnels & Tunnelling,海瑞克网站
