日本企业联合开发化学注浆可视化系统 通过三维实时图像显示
近日，日本基础技术等三家公司共同开发了一种化学注浆施工中对地基加固状况和建构筑物变位等实时可视化的系统“Ground 4D”，并在铁路工程的现场施工中进行了应用。据该公司介绍，虽然此前已有利用三维图像确认地基加固的最终施工质量的技术，但能够实时了解施工状况的这项技术在日本国内尚属首创。新技术主要可用于邻近建构筑物、需要将地基加固的影响控制到最小范围等类似施工中。

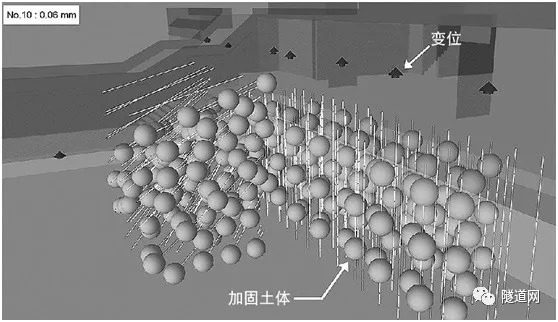

使用“Ground 4D”系统可管理注浆压力、注入量，并根据设置在邻近建构筑物的位移计的数据进行处理，通过电脑或移动设备上实时显示的三维图像进行确认，提高施工安全和施工质量。在施工完成后，储备的数据可移动至3D CAD，利用AI对注浆方式等进行模拟，进一步提升施工效率。
目前，日本基础技术开发的用于邻近施工的多点注浆工法（变位控制型）、岩体注浆技术等已在多项施工中得到应用。公司计划进一步推广机械搅拌、高压喷射等地基加固技术。
小编点赞：如今，地下施工“可视化”技术似乎也成为了一大研究热点，此前，小编曾为您介绍过另一项用于桩基施工的可视化技术“ANAGO”，您是否还记得呢？
可视化桩基施工管理系统“ANAGO”

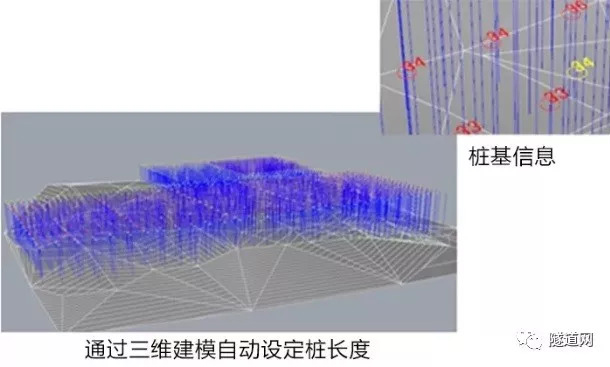

用于桩基设计与施工的“ANAGO（ANAlysis for Geologic Optimum）”系统使用BIM和ICT技术，将肉眼无法直接看到的地下持力层进行三维建模，使桩长可视化后进行设计和施工管理。
工法特点

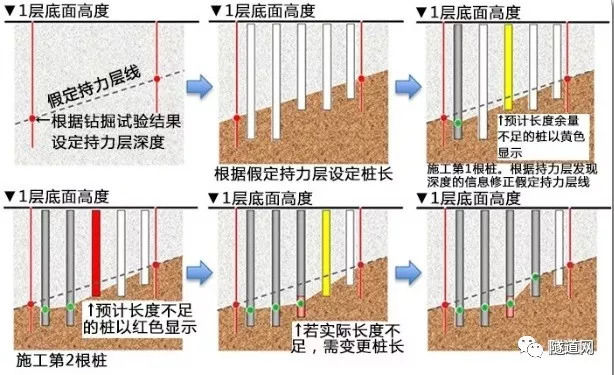

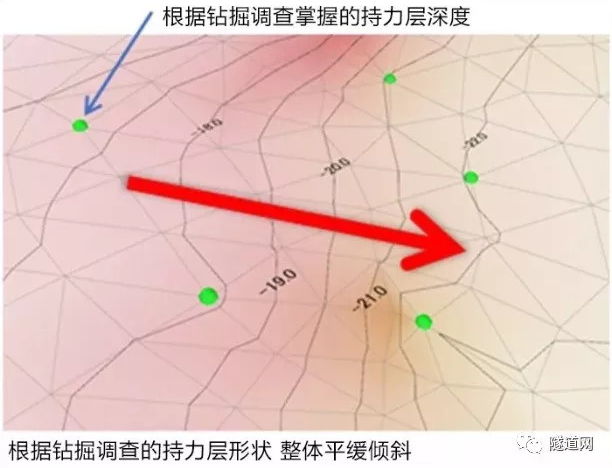

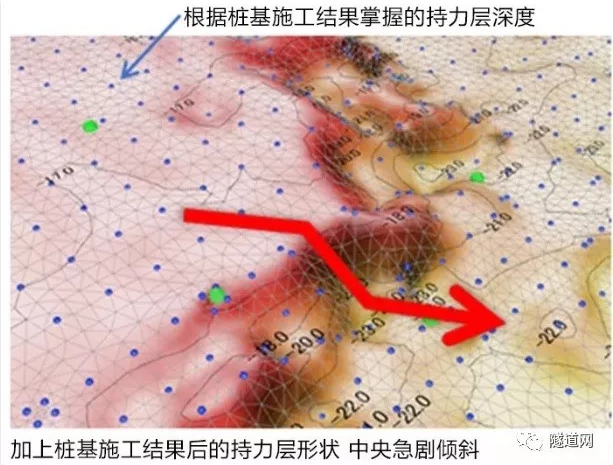

该系统在爱知县大规模展览馆建设工程中得以应用，能够根据钻掘数据与桩基施工结果掌握的持力层深度与倾斜，进行及时修正，并自动设定之后需打设至持力层的桩长。
工法优势

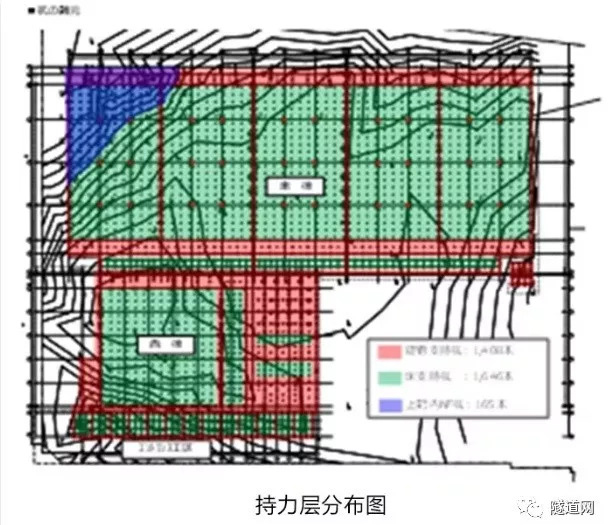

在设计阶段使用“ANAGO”系统，能够自动制作持力层分布图、自动进行桩长的研究工作，可减少约80%的设计作业时间，大幅提升作业效率；
在施工阶段使用“ANAGO”系统，能够追加桩基施工中打设至实际持力层的深度，每日更新持力层三维模型，根据最新最详细的地质信息进行桩基施工管理。
