管片作为盾构施工的主要装配构件，是隧道的最外层屏障，其质量直接关系隧道结构的安全。根据施工工况不同，应用的管片也随之不同。今天，小编为大家介绍一种HCCP复合管片，既可以应对内水压大、急曲线等工况，又可以耐震防渗。
HCCP管片的由来

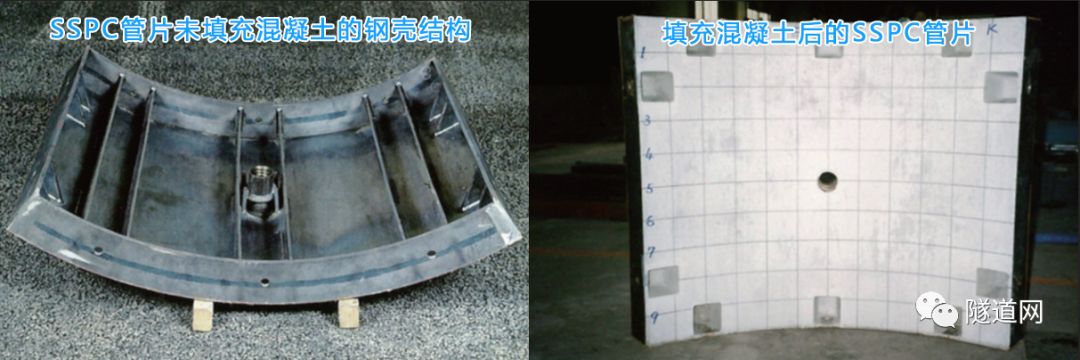

随着施工技术的发展，越来越多的隧道施工需要在软弱地层或急曲线的工况下进行。传统的混凝土管片已无法满足特殊工况下的结构要求。日本早在20世纪90年代就研制了高耐力的SSPC复合管片（Steel Segment with Pre-filled Concrete，填充混凝土钢管片）应对这些复杂工况。
该种管片是以钢壳作为基本结构，在钢壳中用纵向肋板设置间隔，填充混凝土后制成的复合管片。但这种结构仅能通过钢壳对抗水土压力等外力，因此在外力较大的情况下，其钢壳厚度也需要相应增加，成本也随之上升。为此，从2008年开始研发新型的HCCP（Hybrid & Composite Concrete Packed）管片。
HCCP管片的结构

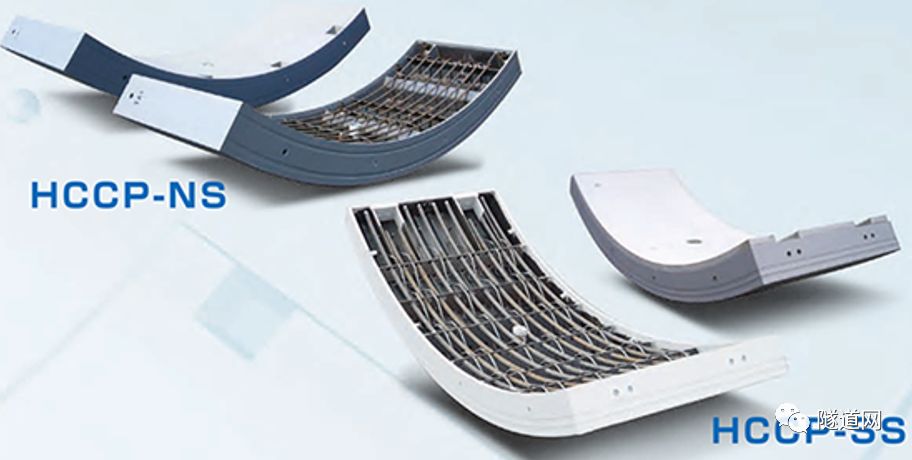

HCCP管片是在原有的SSPC管片结构基础上进行了改良，其结构除隧道内表面侧以外的5面皆为钢壳、内部填充混凝土，也称为“填充混凝土复合管片”。管片的钢壳和填充混凝土形成整体对抗水土压力，具有更高的强度和经济性能。根据强度不同，HCCP分成标准强度-NS（Normal Strength）和超高强度-SS（Super Strength）两种型号。

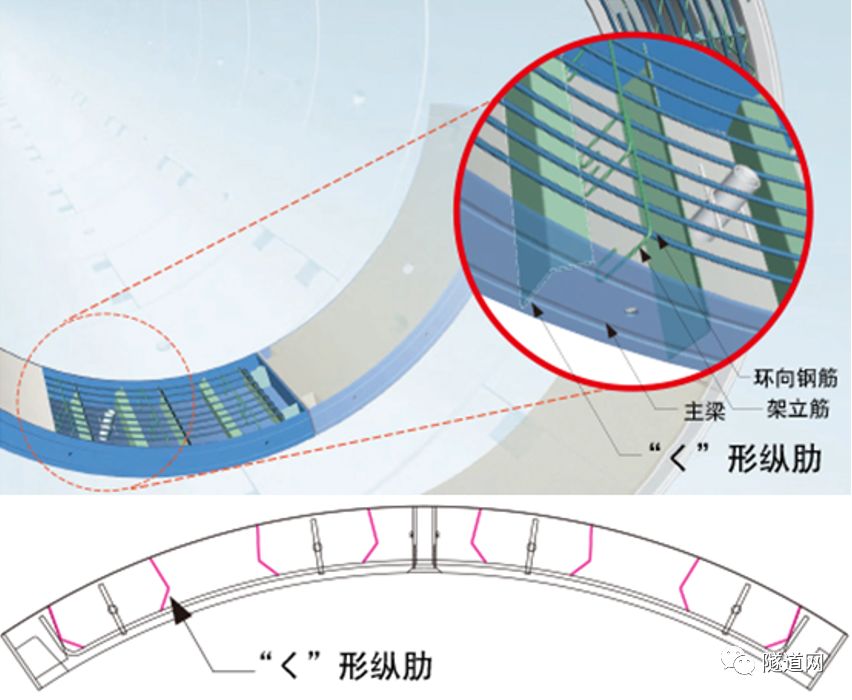

HCCP-NS型管片使用了加工成“く”形的纵肋，防止钢壳和填充混凝土沿隧道径向/轴向偏移，实现钢壳与填充混凝土整体化。此外，“く”形纵肋能够确保良好的混凝土填充性能。

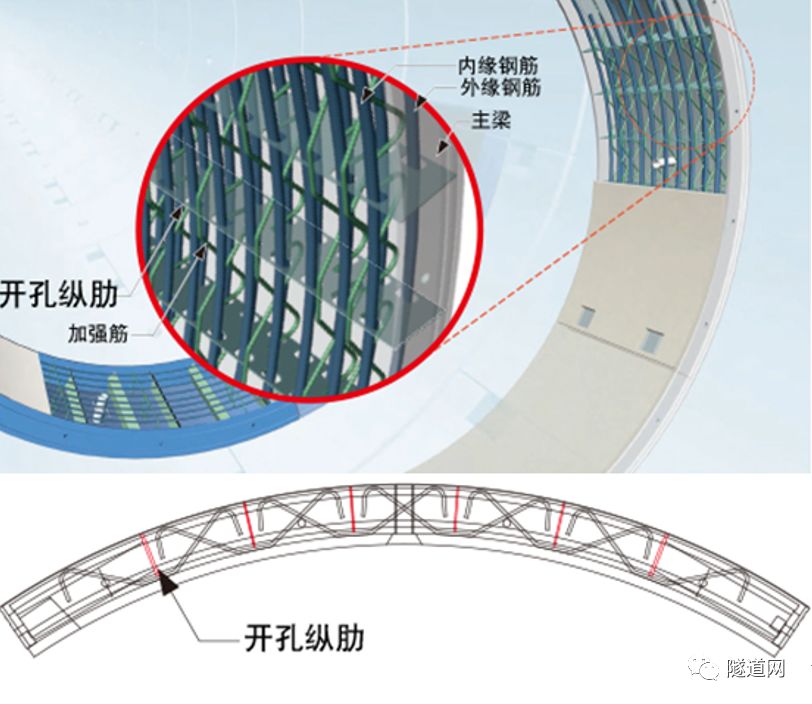

HCCP-SS型则是在纵肋上设置了开孔，使埋设在填充混凝土内、作为主要受拉构件的钢筋可从中穿过，实现了钢壳与填充混凝土的整体化。此外，纵肋形成的隔板结构能够加强填充混凝土的抗剪能力，因此在使用较多的主筋时可采用最小程度的抗剪加强筋。
HCCP管片的性能
耐震及防水

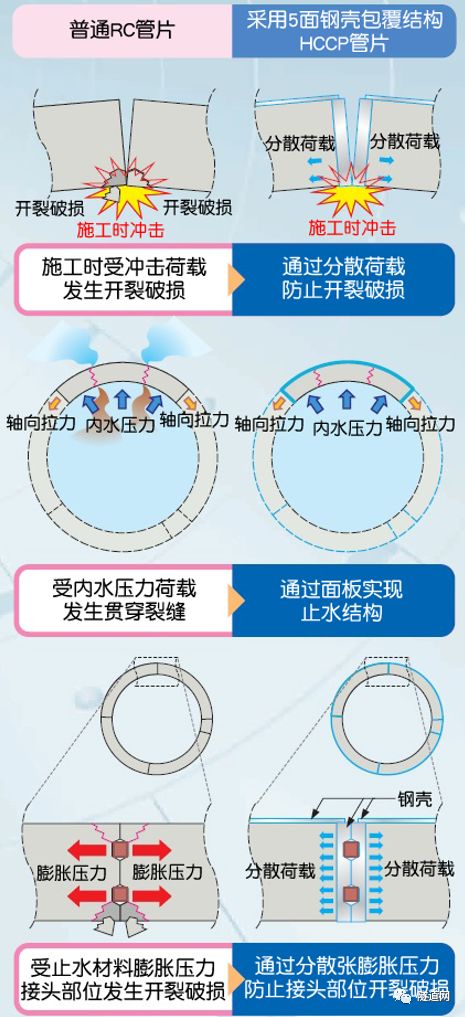

与普通混凝土管片相比，HCCP管片具有高耐冲击性和高止水性。
防腐蚀性
采用了2种方法确保管片防腐蚀性能：

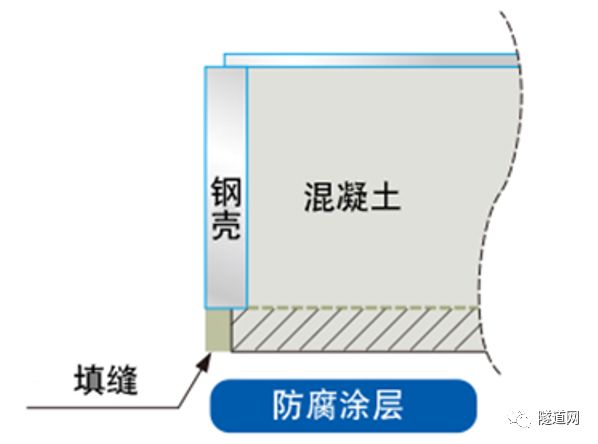

• 1）根据隧道内部的腐蚀环境，参照混凝土标准示方书，以标准管片为基准设定钢壳内的混凝土填筑量。

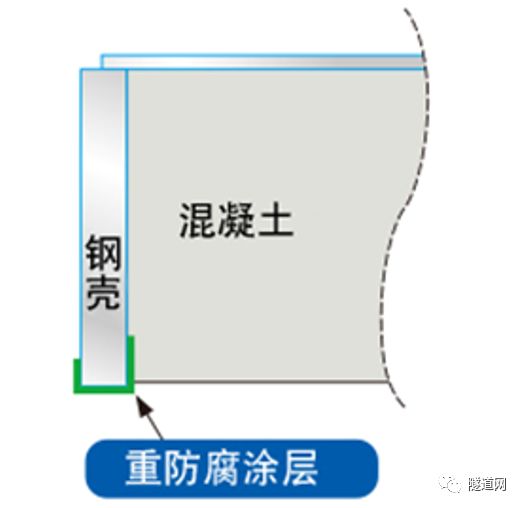

• 2）根据隧道内部的腐蚀环境，以ISO标准等作为基准，对包括钢壳内缘在内的必要区域采用重防腐涂覆。
接头性能

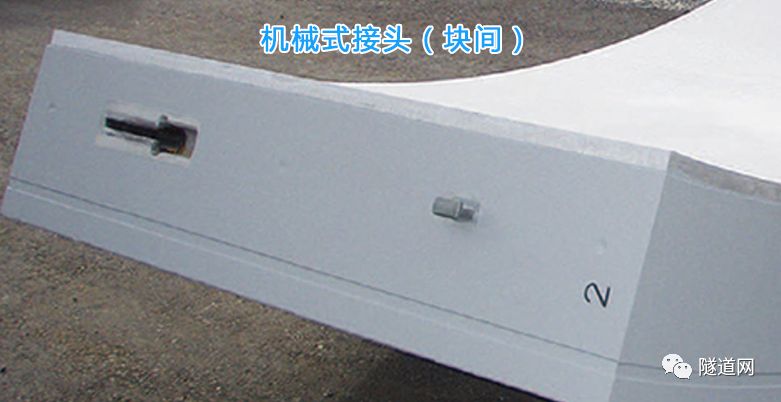

HCCP管片的接头可使用螺栓接合式或机械式接头。

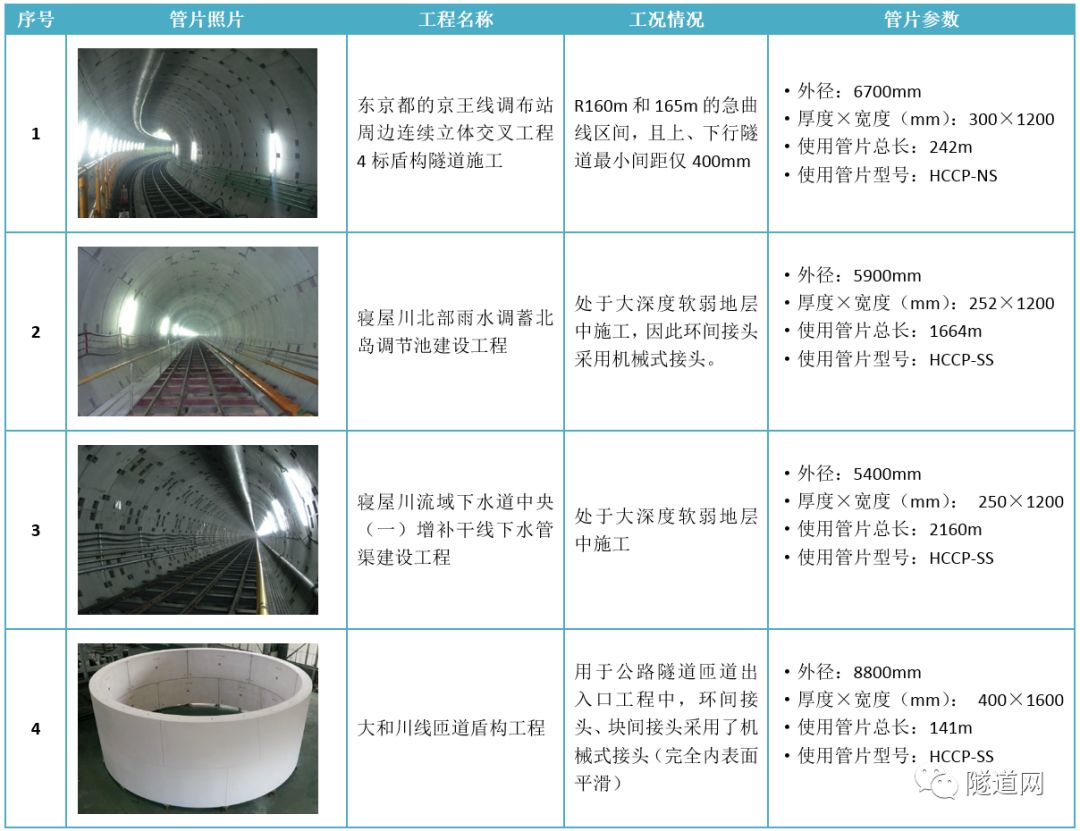

相关应用案例
